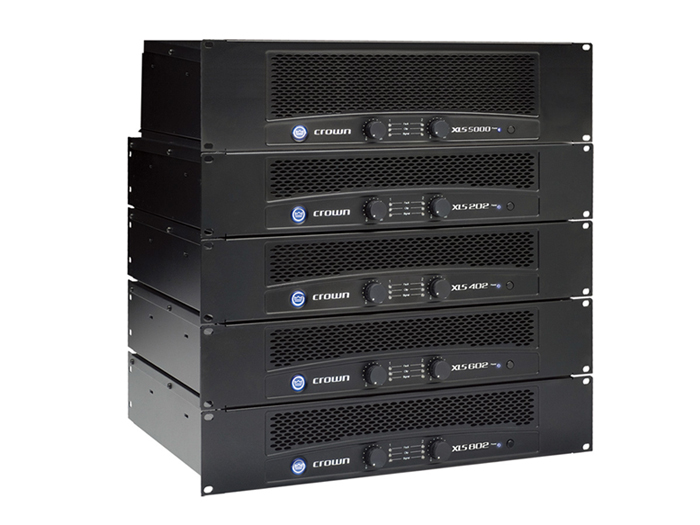

CROWN XLS 系列

CROWN皇冠 XLS系列功放机
  • Model: CROWN XLS 系列
  • Brief description:

    标准2U高度设计,坚固钢制外壳,时尚创新及轻巧可靠

  • Online Sales: Online Inquiry

Product Description

额定满载输出功率表

立体声

桥接

XLS202

280W

430W

860W

XLS402

400W

610W

1200W

XLS602

550W

800W

1220W

XLS802

630W

1050W

2100W

XLS5000

1100W*

1800W

2500W*

3600W

5000W*+

:

1)

上上述型号: XLS 202, XLS 402, XLS 602, XLS802功放均在 220V/50Hz 电源条件下实测功率输出。

2)

型号: XLS 5000在 1kHz测量,总谐波失真 1% (功率 ” ★ “),(功率带” ★+“)



特点:

标准2U高度设计,坚固钢制外壳,时尚创新及轻巧可靠。

增添大功率2500瓦(每通道)型号一员,强化整个XLS系列的综合性以及不同场合应用性。

设置【双信道】或【单信道桥接】转换模式选择拨文件,适合不同使用要求,令操作更快捷,简易和安全。

精密和直观信号及削波LED显示器,还提供更可靠故障诊断能力及保护措施,电流限制,直流输出,过载及过热等保护。



技术指标:

输入灵敏度

4Ω负载满功率输出时为1.25V(RMS有效值)

频响特性(1W)

22Hz-20kHz,+0dB,-0.8dB

号噪声比(20Hz-20kHz)

A计权,满功率输出 >98dB
不计权,满功率输出 >93dB

总谐失真(THD)

<0.5%

互调失真(IMD)

在满功率输出时,60Hz 和7kHz,4:1 两个方波,>0.3%(-40dB)

阻尼系数(8Ω)

10Hz-400Hz:>200

通道间串音

1kHz:-76dB;20kHz:-58dB

输入阻抗

平衡输入20kΩ;不平衡输入10Ω

负载阻抗

立体声输出时,每信道的额定负载阻抗为2Ω-8Ω
桥接单路输出的额定负载阻为4Ω-8Ω

电源电型和频率

100V-120V 交流电 50Hz/60Hz
220V 和 230V-240V 交流电 50Hz /60Hz

产品规格:

控制

 • 电平控制

两个前面板旋钮电平控制器,每个通道一个

 • 电源

前面板开关, IN 的位置为接通

 • 熔断器

后面板熔断器作为过载保护

 • 模式转换

后机板转换拨档,选择双通道或单排通道桥接

指示器

 • 电源指示器

兰色 LED,指示功放电源接通

 • 信号指示器

两个绿色 LED,每通道一个,通道输入信号超过 -40dB时点亮

 • 削波指示器

两个红色 LED,每通道一个,通道输出过载时点亮

 • 故障指示器

功放保护模式时, 2个红色 LED 点亮,功放电源开关刚接通时, LED也会短暂点亮

输入 / 输出

 • 输入连接器

每通道1个,在后面板上,3脚 XLR 连接器

 • 输出连接器

两个 4 蕊扬声器 Speakon® 输出连接器, 与 2 蕊或 4 蕊扬声器 Speakon® 插头连接. 上面的扬声器输出连接器连接两个通道输出, 因此它可用作单声道桥接输出,或作为多对扬声器连接的立体声输出. 后面板上每通道都设有一对插接件接线柱.

保护

XLS 系列功放提供很多可靠的保护和故障诊断能力

包括输出电流限制,防直流输出保护,熔断器和过热保护等

结构

通风散热,空气流从前面板流向后面板

风冷散热

具有强制风冷的内部散热板可均匀的散热. 每台需要流动的空气容积为 2.27M3

体积

EIA 标准19英寸(48.3cm)机架安装宽度,3.5英寸(8.9cm)高和15.2英寸(38.6cm)深(XLS 5000除外)

重量

XLS 202

包装重量: 12.7公斤

净重: 10.4公斤

XLS 402

包装重量: 13.9公斤

净重: 11.7公斤

XLS 602

包装重量: 15.4公斤

净重: 13.2公斤

XLS 802

包装重量: 18.7公斤

净重: 16.1公斤

XLS 5000

包装重量: 33.6公斤

净重: 27.7公斤
