产品介绍



40年前，Yamaha于1972年发布了第一款专业模拟调音台PM200。 同时，2012年也是Yamaha第一款数字调音台DMP7诞生25周年。 所以，我们选择在今年推出划时代的全新产品，堪称行业典范的小型专业调音台：MGP系列。

凭借数十年技术革新的积累，总结生产优质模拟调音台的经验，我们开发了新一代专业级A类话放并将它应用到顶级录音器材中。 应用复合晶体管倒相设计，我们全新定义了D-PRE话放厚重、丰富而平滑的音色，这使MGP系列的音质遥遥领先于业内同类产品。 由于精通业界最受好评的EQ模块塑造声音的过程和奥秘，Yamaha专有的 X-pressive EQ技术能够捕捉最真实的模拟声音特性。

在MGP紧凑的格局内部，我们采用了创造性的全新方法将数字技术融入模拟调音台；同时还添加了高精度的效果器、iPod/iPhone 兼容能力、最新的Stereo Hybrid Channel功能，这一切，造就了温暖、极具音乐韵味的优质模拟声。 MGP代表着Yamaha将数字和模拟技术相结合的高度平衡，全面体现了Yamaha在专业音频领域的巨大成就。

MGP12X

12通道高品质数模结合型调音台



• 6路话筒输入，带有 48V幻象供电，每通道带有HPF
• 12个线路输入 (4个单声道和 4个立体声)
• 附加的2TR输入口，用于从模拟设备或iPod/iPhone接收输出信号
• 2个AUX发送 + 2个FX发送
• 4 GROUP母线 + ST母线
• 录音棚级分布式A类 “D-PRE”话放，内部配置复合晶体管倒相电路
• 极具音乐韵味的 X-pressive EQ功能源于Yamaha久负盛名的VCM技术
• 专业单旋钮压缩器，带有LED指示灯
• 高级双重数字效果处理器:高级REV-X和Classic SPX
• Stereo Hybrid Channels (立体声混合型通道)可以应用强大的专用DSP
• iPod/iPhone的数字式连接，用于音频播放与DSP控制
• MGP Editor可以通过iPod/iPhone详细控制和操作DSP设置
• 耐久、紧凑而坚固的粉末喷涂金属外壳
• 一体式机柜托架，便于机柜安装
• 内部全局供电，在世界各地都可以立即使用

MGP16X

16通道高品质数模结合型调音台



• 10路话筒输入，带有 48V幻象供电，每通道带有HPF
• 16个线路输入 (8个单声道和 4个立体声)
• 附加的2TR输输入，用于从模拟设备或iPod/iPhone接收输出信号
• 2个AUX发送 + 2个FX发送
• 4 GROUP母线 + ST母线
• 录音棚级分布式A类 “D-PRE”话放， 内部配置复合晶体管倒相电路
• 极具音乐韵味的 X-pressive EQ功能源于Yamaha久负盛名的VCM技术
• 专业单旋钮压缩器，带有LED指示灯
• 高级双重数字效果处理器:高级REV-X和Classic SPX
• Stereo Hybrid Channels (立体声混合型通道)可以应用强大的专用DSP
• iPod/iPhone的数字式连接， 用于音频播放与DSP控制
• MGP Editor可以通过iPod/iPhone详细控制和操作DSP设置
• 耐久、紧凑而坚固的粉末喷涂金属外壳
• 一体式机柜托架，便于机柜安装
• 内部全局供电，在世界各地都可以立即使用

MGP24X

24通道高品质数模结合型调音台



• 16路话筒输入，带有 48V幻象供电，每通道带有HPF
• 24个线路输入 (24个单声道和 4个立体声)
• 6个AUX发送 + 2个FX发送
• 4 GROUP母线 + ST母线
• 2 Matrix 输出
• 1 个单声道输出
• 录音棚级分布式A类 “D-PRE”话放， 内部配置复合晶体管倒相电路
• 极具音乐韵味的 X-pressive EQ功能源于Yamaha久负盛名的VCM技术
• 专业单旋钮压缩器，带有LED指示灯
• 高级双重数字效果处理器:高级REV-X和Classic SPX
• Stereo Hybrid Channels (立体声混合型通道)
• iPod/iPhone的数字式连接， 用于音频播放与DSP控制
• MGP Editor可以通过iPod/iPhone详细控制和操作DSP设置
• 耐久、紧凑而坚固的粉末喷涂金属外壳
• 从已连接的 USB 设备中回放或录音到该 USB 设备
• 31段 GEQ，具备可选的 9 个 flex 频段或 14 个固定频段模式
• 三段式主压缩器可以分配到立体声母线

MGP32X

32通道高品质数模结合型调音台



• 24路话筒输入，带有 48V幻象供电，每通道带有HPF
• 32个线路输入 (24个单声道和 4个立体声)
• 6个AUX发送 + 2个FX发送
• 4 GROUP母线 + ST母线
• 2 Matrix 输出
• 1 个单声道输出
• 录音棚级分布式A类 “D-PRE”话放， 内部配置复合晶体管倒相电路
• 极具音乐韵味的 X-pressive EQ功能源于Yamaha久负盛名的VCM技术
• 专业单旋钮压缩器，带有LED指示灯
• 高级双重数字效果处理器:高级REV-X和Classic SPX
• Stereo Hybrid Channels (立体声混合型通道)
• iPod/iPhone的数字式连接， 用于音频播放与DSP控制
• MGP Editor可以通过iPod/iPhone详细控制和操作DSP设置
• 耐久、紧凑而坚固的粉末喷涂金属外壳
• 从已连接的 USB 设备中回放或录音到该 USB 设备
• 31段 GEQ，具备可选的 9 个 flex 频段或 14 个固定频段模式
• 三段式主压缩器可以分配到立体声母线

在音频工程和现场扩声应用中，模拟声所产生的温暖感和音乐味很难被超越。 我们将世界领先的数字技术融合到高端模拟设备的开发过程，使MGP成为紧凑型专业调音台演进历史中的最先端产品。

D-PRE（采用复合晶体管倒相设计的高级话放）



放大器是创造声音的起点，对总体混音的特性和品质起到至关重要的作用。 这种关键步骤的重要性要求我们尽可能开发出最浓厚、温暖的放大效果——因此我们全新定义了D-PRE话放。 为了能服务于Yamaha顶级录音棚级的录音器材，分布式的A类话放使用了 复合晶体管倒相电路设计，它具备多层配置的电路部件，能以较低阻抗提供更强大的功率。 这使得您所有初始音频信号的特性、深度和感觉会带有深厚、自然的低音和平滑、飞扬的高音。 借助它全面的音乐化的表现，您不仅仅从听觉，甚至是从感觉上会重新认识您最喜爱的话筒声和乐器声。 各通道的48V幻象电源和音质在当今小型调音台中难觅对手，录音棚级的分布设计A类话放使MGP从同级产品中脱颖而出，成为当之无愧的佼佼者。

X-pressive EQ



所有人都知道vintage EQ声音出色，但并非所有人都知道原理。 开发用于顶级专业数字调音台的创新的 VCM (Virtual Circuit Modeling)效果器的过程中，我们越来越多地把精力放在还原经典vintage EQ的音乐味和温暖感上。 通过对历史上某些最著名EQ模块的原始电路进行准确的数字建模，我们发现了这些模块的频率曲线上具有某种独特的 “X-shape” 特性，最终，我们证实这正是解密vintage特有真实性的精华所在。 高频、低频精准的响应和极陡峭的斜率使得 X-pressive EQ成为一种强大的声音塑形工具，让您的调音不再只有一种调整模式，从而重新定义了EQ在现场扩声用途中的作用。 X-pressive EQ的诞生，前所未有地提升了音频工程师对总体音效的把握能力，实现了对调音操作各个层次的全局控制。

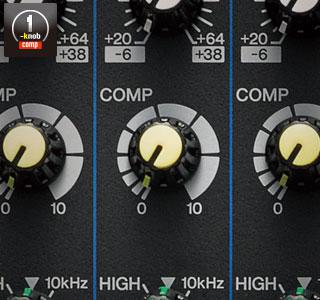

单旋钮压缩器



Yamaha 独创的专有技术——单旋钮压缩器因其巨大的优势，正被越来越多地运用到各种品牌的小型调音台上。 这些智能化的压缩器只需简单的操作和控制，就能将优化的压缩设置添加到多种输入来源信号—从而降低了户外扩声器材安装调试过程中的复杂性。 MGP系列配备了我们全新升级的单旋钮压缩器，它配有LED指示灯，在压缩器工作时，指示灯亮起，因而可以进行直观的监控。

一体式机柜托架（MGP16X/12X)



一体化的内建托架设计使MGP系列既能适用于固定安装也适合便携使用，为调音台提供安全稳固的防护。 牢固而优雅的设计满足您机架安装或桌面配置的要求，简便的安装过程能节省大量时间和人力。

内部全局供电



凭借我们有效的内部全局供电设计，在电压为100V-240V的任何地区您都可以随时接电使用。 同时，MGP采用了多规格电压设计，即使在电压不稳条件下，用户也不必为潜在的设备损坏可能而担忧。 内部供电设计还简化了固定安装用途的机架安装流程，无需再使用笨重的适配器或其它接电方式。

一场数字革命



MGP实现了一种调音台数字技术应用的新形式，能通过简单、模拟化的操作方式控制复杂的DSP功能。 模拟器材最大的特点之一，就是调音师能简单、直观地操作控制台。 我们在MGP的开发过程中力求延续这种操作感，在提供丰富功能的同时，保留便捷、熟悉的操作形式。

Hybrid Channel（混合型通道）



凭借40年的专业调音台制造经验，Yamaha创造了一种数字时代的新扩声方式: Stereo Hybrid Channel（立体声混合型通道）。 在模拟风格的旋钮和编码器面板下方，是MGP系列特有的复杂的数字控制系统——将数字技术独有的功能性与传统的模拟操作感合二为一。 MGP系列通过自主研发的强大DSP技术，带来了既适于固定安装又适于现场扩声的如下三种能力。 我们将模拟化的便捷性贯穿于MGP系列方案设计的始终。只需轻触按钮，即可访问和使用每个功能。 中频扫频、三段EQ、高性能的板载A/D、D/A转换器等特点，意味着Stereo Hybrid Channel具备了出色的音质和独特的功能性。

- Priority Ducker（优先闪避器）
在公共广播和背景音乐用途中一个最重要的功能就是优先闪避功能，只需对着话筒讲话，就可以自动让话筒声源优先于其它声源进行发声。 停止讲话，其它声源的声音就会自动还原为原来的音量，因此这种简便而重要的功能无需调音师值守操作。 您甚至可以根据自己的喜好调整声源的闪避衰减。

- Leveler（自动校平器）
这种智能化的压缩器能够“自动校平”来自不同声源的各个音轨上音量的变化，提供一种更愉悦的听觉体验。 这种功能特别适于没有调音师的小型场所。Yamaha专有的DSP算法，可以保证长时间播放，同时不会因电平音量的波动而让听众感到不适。

- Stereo Image（立体声像）
Stereo Image功能可以无缝收缩立体声声源的声像平衡，让分散在空间各处的每个听众都能舒服地欣赏混合后的声音。 该功能特别适合于需要使用背景音乐的固定安装用途。 应用MONO和BLEND两种优化设置，可以让Stereo Image功能提供更优良的混音效果，确保每个听众都处于听音的“sweet spot” 。

双重数字效果器



MGP系列调音台提供了两种独特的录音棚级效果器，能够以最简单最直观的操作最大程度地强化您的调音声效。 Yamaha的顶级REV-X提供了三种极具音乐化和自然感高解析度混响效果: Hall, Room and 和Plate—这是REV-X效果第一次配置在Yamaha模拟调音台上。 更多的声音塑造功能, Yamaha著名的SPX 数字综合效果器内建了16种可编辑参数的高级数字效果，并能随意选择。 两种效果器可以同时使用，为您提供了一系列有效的声音润色工具。

iPod/iPhone的数字式连接



为满足市场不断增长的与苹果i系列设备兼容的需要, MGP系列的iPod/iPhone 无缝整合功能提供的不仅仅是播放数字音频的能力。 只要连接好苹果设备，就能形成一台灵活的控制器，从而更详细地控制您的MGP控制台。

MGP Editor软件



MGP Editor是一种免费软件，可以让用户通过iPod/ iPhone，对调音台上的DSP设置进行额外的控制。 MGP Editor软件采用简单直观的画面，能实现对REV-X、SPX效果参数、Hybrid Channel的优先闪避器、校平器和iPod/iPhone播放设置等的额外详细控制。在MGP32X 和 24X 型号上，GEQ 设置和主压缩器设置还可以调整。还具有Itunes 播放列表的直接播放功能。

• 有关MGP editor软件的更多信息。



图形 EQ



全新的图形 EQ 具有14 频段和 Flex 9 段模式，并能够通过内建显示屏方便地显示。这种 Flex EQ 是用在 Yamaha 的专业级 CL 系列调音台中的。通过限制提升和消减频段的数量，额外的DSP 可以用来将滤波器窄化到 1/3 倍频程，如有需要进行调整，还能允许用户扫描滤波器的范围。凭借 31 种不同的滤波器位置，能够实现极其细微的调节。此外，发现和降低反馈声也非常便捷，通过使用偏移 / 增益控制器能够在反馈发生前指出声反馈的易发频率。

多段压缩器



MGP32X 和 MGP24X 是该级别中第一款在立体声母线上装备有如此高档的主压缩器的产品。它们内建了 2 个标准型（COMP）和1 个三波段式（多段）主压缩器。使用主压缩器可以降低信号的整个动态范围，以适应声环境的需要，并防止音响系统过载。总共 8 个记忆场景（3 个只读，5 个用户自定义）可以设置为按需快速存储和调出。

高品质数字播放



MGP 系列调音台配备了内建的 USB 端口，只需简单连接即可无缝播放 iPod 或 iPhone，同时还可以为 iPod 或 iPhone 充电。直接数字连接方式相比于模拟连接方式，能提供更细腻和清晰的声音品质。

USB 设备的录音和播放



录音时各种节目的存档非常方便。录音功能允许直接录音到 USB 存储设备。可以从 Stereo Out 或 Matrix Out 1 和 2 接口中选择信号源，然后选择 WAV 或 MP3 作为文件格式。 USB 设备也支持音频文件的播放。将这些信号引导到混合通道或监听输出也非常方便。



Outline		MGP32X	MGP24X
Mixing capability	Mixing channels	32 Line Inputs (24 mono and 4 stereo)	24 Line Inputs (16 mono and 4 stereo)
	GROUP	4 GROUP Buses + ST Bus	4 GROUP Buses + ST Bus
	AUX	6 AUX Sends + 2 FX Sends	6 AUX Sends + 2 FX Sends
	MATRIX	1 Matrix out	1 Matrix out
	On-board processors	FX1:REV-X(8 PROGRAM, PARAMETER control)/ FX2:SPX(16 PROGRAM, PARAMETER control)	FX1:REV-X(8 PROGRAM, PARAMETER control)/ FX2:SPX(16 PROGRAM, PARAMETER control)
I/O	Mic inputs	MIC: 24 (INPUTS HPF: 100Hz 12dB/oct)	MIC: 16 (INPUTS HPF: 100Hz 12dB/oct)
	Phantom power	48V phantom power per channel	48V phantom power per channel
	Line inputs	LINE: 24 mono + 4 stereo, CH INSERT: 24 RETURN: 1 stereo	LINE: 16 mono + 4 stereo, CH INSERT: 16 RETURN: 1 stereo
	Digital I/O	USB Device, iPod / iPhone	USB Device, iPod / iPhone
General specifications		MGP32X	MGP24X
Total harmonic distortion		0.02% (20Hz-20kHz@ +14dBu)	0.02% (20Hz-20kHz@ +14dBu)
Frequency response		+0.5/-1.0dB 20Hz - 20kHz, refer to the nominal output level @1kHz	+0.5/-1.0dB 20Hz - 20kHz, refer to the nominal output level @1kHz
Hum & noise level	Equivalent input noise	-128 dBu Equivalent Input Noise	-128 dBu Equivalent Input Noise
	Residual output noise	-94 dBu Residual Output Noise	-94 dBu Residual Output Noise
Crosstalk		-74dB @ 1kHz	-74dB @ 1kHz
Power requirements		100-240V 50Hz/60Hz	100-240V 50Hz/60Hz
Power consumption		86W max	86W max
Dimensions	W	1,027mm (40.4″)	819mm (32.2″)
	H	169mm (6.7″)	169mm (6.7″)
	D	565mm (22.2″)	565mm (22.2″)
Net weight		19kg (41.9lb)	15.5kg (34.2lb)

MGP16X / MGP12X Specifications

Outline		MGP16X	MGP12X
Mixing capability	Mixing channels	16 Line Inputs (8 mono and 4 stereo)	12 Line Inputs (4 mono and 4 stereo)
	GROUP	4 GROUP Buses + ST Bus	4 GROUP Buses + ST Bus
	AUX	2 AUX Sends + 2 FX Sends	2 AUX Sends + 2 FX Sends
	Input channel functions	Compressor CH1-8,HPF(100Hz 12dB/oct), CH EQ(MONO) ±15dB(Max.):High 8kHz shelving/ Mid 250Hz-5kHz peaking(CH1-8,13-16)/ Low 125Hz shelving, CH EQ(STEREO) ±15dB(Max.):High 8kHz shelving/ Mid 2.5kHz peaking(CH9-12)/ Low 125Hz shelving	Compressor CH1-4,HPF(100Hz 12dB/oct), CH EQ(MONO) ±15dB(Max.):High 8kHz shelving/ Mid 250Hz-5kHz peaking(CH1-4,9-12)/ Low 125Hz shelving, CH EQ(STEREO) ±15dB(Max.):High 8kHz shelving/ Mid 2.5kHz peaking(CH5-8)/ Low 125Hz shelving
	On-board processors	FX1:REV-X(8 PROGRAM, PARAMETER control), FX2:SPX (16 PROGRAM, PARAMETER control)	FX1:REV-X(8 PROGRAM, PARAMETER control), FX2:SPX (16 PROGRAM, PARAMETER control)
I/O	Mic inputs	MIC: 10	MIC:6 (100Hz 12dB/oct)
	Phantom power	48V phantom power per channel	48V phantom power per channel
	Line inputs	LINE: 8mono+4stereo, CH INSERT: 8, RETURN: 1stereo, 2TR IN: 1 stereo	LINE: 4mono+4stereo, CH INSERT IN: 4, RETURN: 1stereo, 2TR IN: 1 stereo
	Digital I/O	USB Audio USB IN: iPod, iPhone exclusive	USB Audio USB IN: iPod, iPhone exclusive
General specifications		MGP16X	MGP12X
Total harmonic distortion		0.02% (20Hz-20kHz@ +14dBu)	0.02% (20Hz-20kHz@ +14dBu)
Frequency response		+0.5/-1.0dB 20Hz - 20kHz, refer to the nominal output level @1kHz	+0.5/-1.0dB 20Hz - 20kHz, refer to the nominal output level @1kHz
Hum & noise level	Equivalent input noise	-128 dBu (20Hz–20 kHz, Rs=150Ω, Input Gain = Maximum)	-128 dBu (20Hz–20 kHz, Rs=150Ω, Input Gain = Maximum)
	Residual output noise	-102 dBu (20Hz–20 kHz, Rs=150Ω, Input Gain = Maximum)	-102 dBu (20Hz–20 kHz, Rs=150Ω, Input Gain = Maximum)
Crosstalk		-74dB @ 1kHz	-74dB @ 1kHz
Power requirements		100-240V 50Hz/60Hz	100-240V 50Hz/60Hz
Power consumption		55W max	45W max
Dimensions	W	447mm	348mm
	H	143mm	143mm
	D	495mm	495mm
Net weight		9.0kg	7.5kg

Analog input specifications

Input terminal			Actual source impedance	For use with nominal	Input level			Connector
	PAD	GAIN			Sensitivity*1	Nominal	Max. before clip
MONO CH INPUT MGP32X: 1–24 MGP24X: 1–16	0	-60dB	3kΩ	50-600Ω Mics	-80 dBu (0.078 mV)	-60 dBu (0.775 mV)	-40 dBu (7.75 mV)	XLR-3-31 type*2 Phone jack*4
		-16dB			-36 dBu (12.3 mV)	-16 dBu (123 mV)	+4 dBu (1.23 V)
	26dB	-34dB		600Ω Lines	-54 dBu (1.55 mV)	-34 dBu (15.5 mV)	-14 dBu (155 mV)	Phone jack*3
		+10dB			-10 dBu (245 mV)	+10 dBu (2.45 V)	+30 dBu (24.5 V)
STEREO CH INPUT MGP32X: 25–32 MGP24X: 17–24		-34dB	10kΩ	600Ω Lines	-54 dBu (1.55 mV)	-34 dBu (15.5 mV)	-14 dBu (155 mV)	Phone jack*4 RCA Pin Jack
		+10dB			-10 dBu (245 mV)	+10 dBu (2.45 V)	+30 dBu (24.5 V)
MONO CH INSERT INPUT MGP32X: 1–24 MGP24X: 1–16			10kΩ	600Ω Lines	-20 dBu (77.5 mV)	0 dBu (0.775 V)	+20 dBu (7.75 V)	Phone Jack*5
ST CH INSERT INPUT L,R			10kΩ	600Ω Lines	-20 dBu (77.5 mV)	0 dBu (0.775 V)	+20 dBu (7.75 V)	Phone Jack*5
TALKBACK INPUT			10kΩ	50-600Ω Mics	-66 dBu (0.389 mV)	-50 dBu (2.45 mV)	-30 dBu (24.5 mV)	XLR-3-31 type*6

0 dBu is referenced to 0.775 Vrms. 0 dBV is referenced to 1 Vrms.
*1 Sensitivity is the lowest level that will produce an output of +4 dB (1.23 V), or the nominal output level when the unit is set to maximum level. (all faders and level controls are at maximum position.)
*2 XLR-3-31 type connectors are balanced .(1=GND, 2=HOT, 3=COLD)
*3 Phone Jacks are balanced. (Tip=HOT, Ring=COLD, Sleeve=GND)
*4 Phone Jacks are unbalanced.
*5 Phone Jacks are unbalanced.(Tip=Out, Ring=In, Sleeve=GND)
*6 XLR-3-31 type connectors is unbalanced.

产品介绍

适合现场录音的USB 型号

不管是只有几路的混音应用还是最多32路输入的多信号大型路径引导应用，雅马哈的MG系列控制台都能提供您需要的容量、控制力和表现力。 所有型号全部轻盈紧凑便于运输和携带，但这并不意味着功能、性能和耐久性的欠缺。 MG调音台体现了高度的技术融合: 某些传承自最富盛名的音乐厅中能找到的雅马哈专业混音控制台，而某些又是以MG控制台形式专门开发来用以发挥最佳性能的。 无论哪种情况，这些用来发挥性能的调音台都是建立在遍布世界的人力和技术资源网络之上用以揭示真实事物的原貌的，无疑也包括对优质声音的还原。

主要特点

捆绑的Cubase AI轻松实现现场录音

Cubase AI4 将 Steinberg Cubase 4数字音频工作站的强大威力赋予了雅马哈 MG ”USB”调音台，它提供了一套先进强大、方便易用的软件工具，极大地扩展调音台的录音和制作功能。 Cubase AI4能够与MG ”USB”型号调音台进行直接数字连接， 完成录音和编辑工作。 它还包括MIDI音序功能、全套的VST 效果插件以及波形选自著名的雅马哈motif系列合成器的HALion One 采样播放器。

Cubase AI4 特点

Cubase 4音频引擎. 48 个音频轨和最多 64个 MIDI轨。 25个 VST效果插件，包括15个新型的VST3 插件效果。 HALion One 软件采样器含有精选的Motif波形。 插入和播放VST/MIDI的设置。 整合Studio Connections。 Steinberg 软件和雅马哈硬件之间的文件交换。 包含20个 MIDI 音乐风格和 480个音频鼓loop。

内建SPX 数字效果器 (仅限MG166CX-USB)

海量的信号处理能力封装在一个紧凑的小型 MG ”CX” 混音台外壳中。 它们结合丰富多能的数字综合效果器，提供大量的混响、延迟、调制和失真效果，供您修饰和定义声音。 16个效果器都具备大量可编辑参数、效果打开/关闭功能和效果返回控制能力。 您甚至可以将效果混合到辅助发送，进行 “湿音“ 监听并让乐手也听到。 如果需要腾出手来演奏乐器或执行其它操作，还可以用可选购的踏板开关连接到调音台的效果踏板插口，方便地切换打开/关闭状态。

轻小设计便于携带

设计制造重量轻的调音台并不难，但设计一台轻盈紧凑又能满足正规演出要求的调音台却并非易事。 雅马哈MG系列产品的设计团队付出了巨大努力，包括深度材料和结构性分析，最终呈献出同级产品中最易操作、性能最强的产品。 现在，您可以将MG系列最小的型号直接装入飞行箱或背包，启程到任意地点进行调音和安装。 即便是最大的型号也可以轻松地夹在腋下搬运。 但不管在录音棚、俱乐部、大厅还是您需要的任何地点，他的性能却远远超过它的重量。 每个MG 系列产品都可谓小身材大作为 。

丰富的连接性和专业等级的接口

优良的输入输出接口，使安装设置和重新跳线变得轻松自如。 所有型号的单声道话筒/线路输入通道都配备了高品质的 Neutrik™ 平衡 XLR接口，立体声通道配备XLR型接口。 这些专业级接口经历过雅马哈设计团队的多种检测才能被选出装备在MG系列调音台上。 立体声通道可以通过XLR或 phone 型接口接收单声道话筒输入信号。 剩下的立体声通道提供了phone 型插口和针式插口，可兼容多种声源。 单声道输入通道还带有插入型 I/O 接口，可用来将外接信号处理器跳线到这些通道。 单独针式2TR输入口可用来接入CD播放器或类似立体声声源的输出信号。

内建通道压缩器

这个先进的功能可以用于获取美妙的人声、修饰贝斯、吉他和其它声源的音色。 同级别的调音台中很少有内建的通道压缩功能，但新型的MG 调音台为单声道输入通道提供了创新的一键式压缩功能。 普通的音频压缩器会有阈值、比率、knee、makeup增益和其它控制值，为给定的声源进行调整时，非常复杂耗时。 雅马哈的一键式旋钮压缩器结束了这种方式，只需一定量的简单转动，就可以获得您需要的专业级的压缩控制结果。

高性能话放和可切换幻象电源

话放是任何调音台的最重要功能，也是整体性能的瓶颈。 这也是音频专业人员常常在一个单通道话放上花费数千美元的原因。 MG系列内建的话放承袭了雅马哈顶级专业控制台的电路技术，通过殚精竭虑设计开发出的话放使任何动圈话筒和电容话筒都具有超凡的声音表现力。 话筒的增益消减范围从 -60dB ~ -16dB( 线路输入信号范围-34dB ~ +10dB)，这样您就可以在任何声源之间获得理想的声音平衡。 所有话放还包括可切换的幻象供电功能，可以令高品质电容话筒产生自然、扩展的频率响应。

3段通道EQ 和高通滤波器

建立真实自然、音乐化的声音通道EQ并非易事，但雅马哈数十年生产专业控制台的经验发挥了作用。 您可以让MG系列一展EQ的巨大优势： 所有单声道通道都带有 3段均衡器，包括LOW, MID 和 HIGH 控制。 某些型号的所有立体声通道都装备了 2段EQ，能为立体声声源应用平滑的均衡效果。 尽管与均衡器电路没有直接的关系，全部输入通道上都提供了 80 Hz 低通滤波器，可用来切除均衡器范围之外的低频噪音。

辅助/效果发送

除MG82CX，所有型号都具备1-3个AUX发送，可以方便地实现系统处理和监听操作。 另外还提供了主控发送控制，可以作为AUX和 STEREO总线的RETURN 电平控制器使用。 “CX”型号的所有通道都带有 EFFECT 发送控制器，可以用来调整从对应通道发送到调音台内建综合效果器的信号的电平。 相同的信号也可以通过调音台的EFFECT SEND插口发送到内建效果器。

2、4或6个总线 (立体声和编组)

该系列中最小的型号 - MG82CX 和MG102C – 具备1个独立的立体声总线 (也就是2个单声道总线)。 所有其它型号都多出1-2个立体声编组总线和输出口，可用来进行通道编组。 立体声和编组总线的分配开关位于各通道推子旁边。

平滑的60毫米推子和可发亮的通道ON 开关

MG82CX 和 MG102C配备了转动推子，其它所有型号的通道和主电平控制器都可以通过可靠、高性能的60毫米线性推子平滑、无噪的操作。 当您需要操作多个通道时，相关电平设置的视觉化直接表示功能，就变得非常实用。 带有线性推子的型号还配有可发光的通道 ON开关，如果实用该功能，无需改变推子的位置即可从混音中单独添加或删除通道。

电平表供可视监控电平

精确的视觉化电平监控有助于获得不失真情况下的最大信噪比。 MG调音台明亮、易懂的多段LED电平表，可以更方便地控制系统的电平，从而提升总体性能。

简易操作

所有开关、控制器和显示都已经重新设计和布局，应用主动的触感和视觉的反馈，可以实现直观的访问和平滑、可靠的操作。

P.T. Yamaha Music manufacturing Asia — 生产电子乐器和PA 产品

从初始的设计到最终的生产，雅马哈MG系列混音控制台所有的制造过程都在公司内部完成。 换句话说，从我们生产线上出产的每一台设备都在严格的质量管控标准下通过了精密检测设备的检验。 凭借于此，我们向您奉献高品质的专业音频产品。

技术规格

输出		MG166CX	MG166CX-USB
混音能力	混音通道	8 Mono + 4 Stereo	8 Mono + 4 Stereo
	编组	4	4
	AUX	3 (Incl. 1x Effect 发送)	3 (Incl. 1x Effect 发送)
	主输出	立体声	立体声
	输入通道功能	CH1-6: HPF 压缩3段 中频扫频 PEQ Intert I/O; CH7-8: HPF 3段 中频扫频 PEQ Intert I/O; CH9-16: HPF 3段, PEQ	CH1-6: HPF 压缩3段 中频扫频 PEQ Intert I/O; CH7-8: HPF 3段 中频扫频 PEQ Intert I/O; CH9-16: HPF 3段, PEQ
	内建处理器	SPX	SPX
I/O	话筒输入	10	10
	幻像供电	+48V DC; ON/OFF	+48V DC; ON/OFF
	线路输入	4x Stereo 2x Return 2tr in	4x Stereo 2x Return 2tr in
	控制器和其它	踏板开关 照明灯	USB 音频 踏板开关 照明灯
一般技术规格		MG166CX	MG166CX-USB
总谐波失真		低于 0.1%	低于 0.1%
频率响应		0 +1.0 -3dB 20Hz-20kHz	0 +1.0 -3dB 20Hz-20kHz
嗡音和噪声电平	平均输入噪音	-128dBu	-128dBu
	残余输出噪声	-98dBu	-98dBu
串扰		-70dB	-70dB
供电要求		使用 PA-30 AC 适配器 (AC35VCT 1.4A); 根据购买区域; AC100V 120V 或 220-240V; 50/60Hz	使用 PA-30 AC 适配器 (AC35VCT 1.4A); 根据购买区域; AC100V 120V 或 220-240V; 50/60Hz
功耗		35W	40W
外观尺寸	宽	478mm; 18-13/16in	478mm; 18-13/16in
	高	105mm; 4-1/8in	105mm; 4-1/8in
	深	496mm; 19-1/2in (12U)	496mm; 19-1/2in (12U)
净重		5.5kg; 12.1lbs	5.5kg; 12.1lbs
附件		使用说明书 AC 适配器	使用说明书 AC 适配器

输入特性

MG166CX-USB
端子	增益	输入阻抗	使用的额定阻抗	输入电平			接口
				灵敏度	标称	失真前最大
CH IN MIC (1-8)	-60dB	3kΩ	50-600Ω Mics	-80dBu	-60dBu	-40dBu	XLR-3-31 型*
	-16dB			-36dBu	-16dBu	+4dBu
CH IN LINE (1-8)	-34dB	10kΩ	600Ω 线路	-54dBu	-34dBu	-14dBu	TRS 型插口*
	+10dB			-10dBu	+10dBu	+30dBu
ST CH MIC IN (9/10, 11/12)	-60dB	3kΩ	50-600Ω Mics	-80dBu	-60dBu	-40dBu	XLR-3-31 型*
	-16dB			-36dBu	-16dBu	-6dBu
ST CH LINE IN (9/10, 11/12)	-34dB	10kΩ	600Ω 线路	-54dBu	-34dBu	-14dBu	Phone 型插口**
	+10dB			-10dBu	+10dBu	+30dBu
ST CH IN (13/14, 15/16)	-	10kΩ	600Ω 线路	-30dBu	-10dBu	+10dBu	Phone 型插口**, RCA pin 型插口
CH INSERT IN (1-8)	-	10kΩ	600Ω 线路	-20dBu	0dBu	+20dBu	TRS phone 型插口**
RETURN [L,R]	-	10kΩ	600Ω 线路	-12dBu	+4dBu	+24dBu	Phone 型插口**
2TR IN [L,R]	-	10kΩ	600Ω 线路	-26dBV	-10dBV	+10dBV	RCA 针式插口**
USB	-	-	-	-	-	-	USB B 型

- 输入灵敏度是当设备设定为最大增益时，可产生额定输出电平的最低电平。
- 0dBu : 0.775Vrms; -0dBV : 1Vrms.
- * : 平衡; ** : 非平衡



输出特性

MG166CX-USB
端子	实际来源阻抗	使用的额定阻抗	Output Level		接口
			标称	失真前最大
STEREO OUT [L,R]	75Ω	600Ω 线路	+4dBu	+24dBu	XLR 3-32 型*, TRS phone 型插口*
GROUP OUT [1-4]	150Ω	10kΩ 线路	+4dBu	+20dBu	TRS phone 型插口***
AUX SEND (1-3, EFFECT SEND)	150Ω	10kΩ 线路	+4dBu	+20dBu	TRS phone 型插口***
CH INSERT OUT (1-8)	75Ω	10kΩ 线路	0dBu	+20dBu	TRS phone 型插口**
REC OUT [L, R]	600Ω	10kΩ 线路	-10dBV	+10dBV	RCA pin 型插口**
MONITOR OUT [L, R]	150Ω	10kΩ 线路	+4dBu	+20dBu	TRS phone 型插口*
PHONES OUT	100Ω	40kΩ 线路	3mW	75mW	Stereo phone 型插口**
USB	-	-	-	-	USB B 型

- AUX SEND 3 仅存在于MG166C-USB型号上.
- EFFECT SEND 仅存在于MG166CX-USB型号上.
- 0dBu : 0.775Vrms; -0dBV : 1Vrms.- * : 平衡; ** : 非平衡; *** : 阻抗平衡式



输入规格



MG166C
端子	增益		输入阻抗	使用的额定阻抗	输出电平			接口
					灵敏度	标称	失真前最大
CH IN MIC (1-8)		-60dB	3kΩ	50-600Ω Mics	-80dBu	-60dBu	-40dBu	XLR-3-31 型*
		-16dB			-36dBu	-16dBu	+4dBu
CH IN LINE (1-8)		-34dB	10kΩ	600Ω 线路	-54dBu	-34dBu	-14dBu	TRS phone 型插口*
		+10dB			-10dBu	+10dBu	+30dBu
ST CH MIC IN (9/10, 11/12)		-60dB	3kΩ	50-600Ω Mics	-80dBu	-60dBu	-40dBu	XLR-3-31 型*
		-16dB			-36dBu	-16dBu	-6dBu
ST CH LINE IN (9/10, 11/12)		-34dB	10kΩ	600Ω 线路	-54dBu	-34dBu	-14dBu	Phone 型插口**
		+10dB			-10dBu	+10dBu	+30dBu
ST CH IN (13/14, 15/16)		-	10kΩ	600Ω 线路	-30dBu	-10dBu	+10dBu	Phone 型插口**, RCA 针式插口
CH INSERT IN (1-8)		-	10kΩ	600Ω 线路	-20dBu	0dBu	+20dBu	TRS phone 型插口**
RETURN [L,R]		-	10kΩ	600Ω 线路	-12dBu	+4dBu	+24dBu	Phone 型插口**
2TR IN [L,R]		-	10kΩ	600Ω 线路	-26dBV	-10dBV	+10dBV	RCA 针式插口**

- 输入灵敏度是当设备设定为最大增益时，可产生额定输出电平的最低电平。
- 0dBu : 0.775Vrms; -0dBV : 1Vrms.
- * : 平衡; ** : 非平衡



输出规格

MG166C
端子	实际来源阻抗		使用的额定阻抗	输出电平		接口
				标称	失真前最大
STEREO OUT [L,R]	75Ω		600Ω 线路	+4dBu	+24dBu	XLR 3-32 型*, TRS phone 型插口*
GROUP OUT [1-4]	150Ω		10kΩ 线路	+4dBu	+20dBu	TRS phone 型插口***
AUX SEND (1-3)	150Ω		10kΩ 线路	+4dBu	+20dBu	TRS phone 型插口***
CH INSERT OUT (1-8)	75Ω		10kΩ 线路	0dBu	+20dBu	TRS phone 型插口**
REC OUT [L, R]	600Ω		10kΩ 线路	-10dBV	+10dBV	RCA 针式插口**
MONITOR OUT [L, R]	150Ω		10kΩ 线路	+4dBu	+20dBu	TRS phone 型插口*
PHONES OUT		100Ω	40kΩ 线路	3mW	75mW	立体声 phone 型插口**

产品介绍

CX型号配备SPX数字综合效果器

不管是只有几路的混音应用还是最多32路输入的多信号大型路径引导应用，雅马哈的MG系列控制台都能提供您需要的容量、控制力和表现力。 所有型号全部轻盈紧凑便于运输和携带，但这并不意味着功能、性能和耐久性的欠缺。 MG调音台体现了高度的技术融合: 某些传承自最富盛名的音乐厅中能找到的雅马哈专业混音控制台，而某些又是以MG控制台形式专门开发来用以发挥最佳性能的。 无论哪种情况，这些用来发挥性能的调音台都是建立在遍布世界的人力和技术资源网络之上用以揭示真实事物的原貌的，无疑也包括对优质声音的还原。

P.T. Yamaha Music manufacturing Asia — 生产电子乐器和PA 产品

从初始的设计到最终的生产，雅马哈MG系列混音控制台所有的制造过程都在公司内部完成。 换句话说，从我们生产线上出产的每一台设备都在严格的质量管控标准下通过了精密检测设备的检验。 凭借于此，我们向您奉献高品质的专业音频产品。

内建SPX数字效果器

海量的信号处理能力封装在一个紧凑的小型 MG ”CX” 混音台外壳中。 它们结合丰富多能的数字综合效果器，提供大量的混响、延迟、调制和失真效果，供您修饰和定义声音。 16个效果器都具备大量可编辑参数、效果打开/关闭功能和效果返回控制能力。 您甚至可以将效果混合到辅助发送，进行 “湿音“ 监听并让乐手也听到。 如果需要腾出手来演奏乐器或执行其它操作，还可以用可选购的踏板开关连接到调音台的效果踏板插口，方便地切换打开/关闭状态。

轻小设计便于携带

设计制造重量轻的调音台并不难，但设计一台轻盈紧凑又能满足正规演出要求的调音台却并非易事。 雅马哈MG系列产品的设计团队付出了巨大努力，包括深度材料和结构性分析，最终呈献出同级产品中最易操作、性能最强的产品。 现在，您可以将MG系列最小的型号直接装入飞行箱或背包，启程到任意地点进行调音和安装。 即便是最大的型号也可以轻松地夹在腋下搬运。 但不管在录音棚、俱乐部、大厅还是您需要的任何地点，他的性能却远远超过它的重量。 每个MG 系列产品都可谓小身材大作为 。

丰富的连接性和专业等级的接口

优良的输入输出接口，使安装设置和重新跳线变得轻松自如。 所有型号的单声道话筒/线路输入通道都配备了高品质的 Neutrik™ 平衡 XLR接口，立体声通道配备XLR型接口。 这些专业级接口经历过雅马哈设计团队的多种检测才能被选出装备在MG系列调音台上。 立体声通道可以通过XLR或 phone 型接口接收单声道话筒输入信号。 剩下的立体声通道提供了phone 型插口和针式插口，可兼容多种声源。 单声道输入通道还带有插入型 I/O 接口，可用来将外接信号处理器跳线到这些通道。 单独针式2TR输入口可用来接入CD播放器或类似立体声声源的输出信号。

内建通道压缩器

这个先进的功能可以用于获取美妙的人声、修饰贝斯、吉他和其它声源的音色。 同级别的调音台中很少有内建的通道压缩功能，但新型的MG 调音台为单声道输入通道提供了创新的一键式压缩功能。 普通的音频压缩器会有阈值、比率、knee、makeup增益和其它控制值，为给定的声源进行调整时，非常复杂耗时。 雅马哈的一键式旋钮压缩器结束了这种方式，只需一定量的简单转动，就可以获得您需要的专业级的压缩控制结果。

高性能话放和可切换幻象电源

话放是任何调音台的最重要功能，也是整体性能的瓶颈。 这也是音频专业人员常常在一个单通道话放上花费数千美元的原因。 MG系列内建的话放承袭了雅马哈顶级专业控制台的电路技术，通过殚精竭虑设计开发出的话放使任何动圈话筒和电容话筒都具有超凡的声音表现力。 话筒的增益消减范围从 -60dB ~ -16dB( 线路输入信号范围-34dB ~ +10dB)，这样您就可以在任何声源之间获得理想的声音平衡。 所有话放还包括可切换的幻象供电功能，可以令高品质电容话筒产生自然、扩展的频率响应。

3段通道EQ 和高通滤波器

建立真实自然、音乐化的声音通道EQ并非易事，但雅马哈数十年生产专业控制台的经验发挥了作用。 您可以让MG系列一展EQ的巨大优势： 所有单声道通道都带有 3段均衡器，包括LOW, MID 和 HIGH 控制。 某些型号的所有立体声通道都装备了 2段EQ，能为立体声声源应用平滑的均衡效果。 尽管与均衡器电路没有直接的关系，全部输入通道上都提供了 80 Hz 低通滤波器，可用来切除均衡器范围之外的低频噪音。

辅助/效果发送

除MG82CX，所有型号都具备1-3个AUX发送，可以方便地实现系统处理和监听操作。 另外还提供了主控发送控制，可以作为AUX和 STEREO总线的RETURN 电平控制器使用。 “CX”型号的所有通道都带有 EFFECT 发送控制器，可以用来调整从对应通道发送到调音台内建综合效果器的信号的电平。 相同的信号也可以通过调音台的EFFECT SEND插口发送到内建效果器。

2、4或6个总线 (立体声和编组)

该系列中最小的型号 - MG82CX 和MG102C – 具备1个独立的立体声总线 (也就是2个单声道总线)。 所有其它型号都多出1-2个立体声编组总线和输出口，可用来进行通道编组。 立体声和编组总线的分配开关位于各通道推子旁边。

平滑的60毫米推子和可发亮的通道ON 开关

MG82CX 和 MG102C配备了转动推子，其它所有型号的通道和主电平控制器都可以通过可靠、高性能的60毫米线性推子平滑、无噪的操作。 当您需要操作多个通道时，相关电平设置的视觉化直接表示功能，就变得非常实用。 带有线性推子的型号还配有可发光的通道 ON开关，如果实用该功能，无需改变推子的位置即可从混音中单独添加或删除通道。

电平表供可视监控电平

精确的视觉化电平监控有助于获得不失真情况下的最大信噪比。 MG调音台明亮、易懂的多段LED电平表，可以更方便地控制系统的电平，从而提升总体性能。

MG82CX和MG102C可选话筒架

MG82CX和 MG102C可以安装在话筒架上操作，便于在适当的位置操作和访问。可以使用选购件BMS-10A 话筒支架适配器。 将小型号MG系列当做套鼓的子混音设备或录音环境的cue box使用时，话筒架非常方便。

简易操作

所有开关、控制器和显示都已经重新设计和布局，应用主动的触感和视觉的反馈，可以实现直观的访问和平滑、可靠的操作。

输出		MG124CX
混音能力	混音通道	2 Mono + 3 Stereo
	编组	2
	AUX	2 (Incl. 1x Effect 发送)
	主输出	立体声
	输入通道功能	CH1-4: HPF 压缩3段 中频扫频 PEQ Intert I/O; CH5-8: HPF 3段中频扫频 PEQ; CH9-12: HPF 3段, PEQ
	内建处理器	SPX
I/O	话筒输入	4
	幻像供电	+48V DC; ON/OFF
	线路输入	4x Stereo Return 2tr in
	控制器和其它	脚踏开关
一般技术规格		MG124CX
总谐波失真		低于 0.1%
频率响应		0 +1.0 -3dB 20Hz-20kHz
嗡音和噪声电平	平均输入噪音	-128dBu
	残余输出噪声	-98dBu
串扰		-70dB
供电要求		使用 PA-20 AC 适配器 (AC35VCT 0.94A); 根据购买区域; AC100V 120V 或 220-240V; 50/60Hz
功耗		30W
外观尺寸	宽	256.6mm; 10-1/8in
	高	86.1mm; 3-3/8in
	深	436.6mm; 17-3/16in
净重		3.2kg; 7.1lbs
附件		使用说明书 AC 适配器

输入特性

MG124CX
端子	增益	输入阻抗	使用的额定阻抗	输入电平			接口
				灵敏度	标称	失真前最大
CH IN MIC (1-4)	-60dB	3kΩ	50-600Ω Mics	-80dBu	-60dBu	-40dBu	XLR-3-31 型*
	-16dB			-36dBu	-16dBu	+4dBu
CH IN LINE (1-4)	-34dB	10kΩ	600Ω 线路	-54dBu	-34dBu	-14dBu	TRS phone 型插口*
	+10dB			-10dBu	+10dBu	+30dBu
ST CH MIC IN (5/6,7/8)	-60dB	3kΩ	50-600Ω Mics	-80dBu	-60dBu	-40dBu	XLR-3-31 型*
	-16dB			-36dBu	-16dBu	-6dBu
ST CH LINE IN (5/6,7/8)	-34dB	10kΩ	600Ω 线路	-54dBu	-34dBu	-14dBu	Phone 型插口**
	+10dB			-10dBu	+10dBu	+30dBu
ST CH IN (9/10,11/12)	-	10kΩ	600Ω 线路	-30dBu	-10dBu	+10dBu	Phone 型插口**, RCA 针式插口**
CH INSERT IN (1-4)	-	10kΩ	600Ω 线路	-20dBu	0dBu	+20dBu	TRS phone 型插口**
RETURN [L,R]	-	10kΩ	600Ω 线路	-12dBu	+4dBu	+24dBu	Phone 型插口**
2TR IN [L,R]	-	10kΩ	600Ω 线路	-26dBV	-10dBV	+10dBV	RCA 针式插口**

- 输入灵敏度是当设备设定为最大增益时，可产生额定输出电平的最低电平。
- 0dBu : 0.775Vrms; -0dBV : 1Vrms.
- * : 平衡; ** : 非平衡

输出特性

MG124CX
端子	实际来源阻抗	使用的额定阻抗	输出电平		接口
			标称	失真前最大
STEREO OUT [L, R]	75Ω	600Ω 线路	+4dBu	+24dBu	XLR 3-32 型*, TRS phone 型插口*
GROUP OUT [1, 2]	150Ω	10kΩ 线路	+4dBu	+20dBu	TRS phone 型插口***
AUX SEND	150Ω	10kΩ 线路	+4dBu	+20dBu	TRS phone 型插口***
EFFECT SEND	150Ω	10kΩ 线路	+4dBu	+20dBu	TRS phone 型插口***
CH INSERT OUT (1-4)	75Ω	10kΩ 线路	0dBu	+20dBu	Phone 型插口**
REC OUT [L, R]	600Ω	10kΩ 线路	-10dBV	+10dBV	RCA 针式插口**
MONITOR OUT [L, R]	150Ω	10kΩ 线路	+4dBu	+20dBu	TRS phone 型插口***
PHONES OUT	100Ω	40kΩ 线路	3mW	75mW	Stereo phone 型插口**

- 0dBu : 0.775Vrms; -0dBV : 1Vrms.
- * : 平衡; ** : 非平衡; *** : 阻抗平衡式

输入规格

MG124C
端子		增益	输入阻抗	使用的额定阻抗	输入电平				接口
					灵敏度	标称	失真前最大
CH IN MIC (1-4)		-60dB	3kΩ	50-600Ω Mics	-80dBu	-60dBu	-40dBu		XLR-3-31 型*
		-16dB			-36dBu	-16dBu	+4dBu
CH IN LINE (1-4)		-34dB	10kΩ	600Ω 线路	-54dBu	-34dBu	-14dBu		TRS phone型插口*
		+10dB			-10dBu	+10dBu	+30dBu
ST CH MIC IN (5/6,7/8)	-60dB		3kΩ	50-600Ω Mics	-80dBu	-60dBu	-40dBu	XLR-3-31 型*
	-16dB				-36dBu	-16dBu	-6dBu
ST CH LINE IN (5/6,7/8)	-34dB		10kΩ	600Ω 线路	-54dBu	-34dBu	-14dBu	Phone型插口**
	+10dB				-10dBu	+10dBu	+30dBu
ST CH IN (9/10,11/12)	-		10kΩ	600Ω 线路	-30dBu	-10dBu	+10dBu	Phone型插口**, RCA 针式插口**
CH INSERT IN (1-4)	-		10kΩ	600Ω 线路	-20dBu	0dBu	+20dBu	TRS phone型插口**
RETURN [L,R]	-		10kΩ	600Ω 线路	-12dBu	+4dBu	+24dBu	Phone型插口**
2TR IN [L,R]	-		10kΩ	600Ω 线路	-26dBV	-10dBV	+10dBV	RCA 针式插口**

- 输入灵敏度是当设备设定为最大增益时，可产生额定输出电平的最低电平。
- 0dBu : 0.775Vrms; -0dBV : 1Vrms.
- * : 平衡; ** : 非平衡

输出规格

MG124C
端子	实际来源阻抗	使用的额定阻抗	输出电平		接口
			标称	失真前最大
STEREO OUT [L, R]	75Ω	600Ω 线路	+4dBu	+24dBu	XLR 3-32 型*, TRS phone型插口*
GROUP OUT [1, 2]	150Ω	10kΩ 线路	+4dBu	+20dBu	TRS phone型插口***
AUX SEND (1, 2)	150Ω	10kΩ 线路	+4dBu	+20dBu	TRS phone型插口***
CH INSERT OUT (1-4)	75Ω	10kΩ 线路	0dBu	+20dBu	Phone型插口**
REC OUT [L, R]	600Ω	10kΩ 线路	-10dBV	+10dBV	RCA 针式插口**
MONITOR OUT [L, R]	150Ω	10kΩ 线路	+4dBu	+20dBu	TRS phone型插口***
PHONES OUT	100Ω	40kΩ 线路	3mW	75mW	Stereo phone型插口**

产品介绍

提高了应用性的小型调音台

不管是只有几路的混音应用还是最多32路输入的多信号大型路径引导应用，雅马哈的MG系列控制台都能提供您需要的容量、控制力和表现力。 所有型号全部轻盈紧凑便于运输和携带，但这并不意味着功能、性能和耐久性的欠缺。 MG调音台体现了高度的技术融合: 某些传承自最富盛名的音乐厅中能找到的雅马哈专业混音控制台，而某些又是以MG控制台形式专门开发来用以发挥最佳性能的。 无论哪种情况，这些用来发挥性能的调音台都是建立在遍布世界的人力和技术资源网络之上用以揭示真实事物的原貌的，无疑也包括对优质声音的还原。

主要特点

P.T. Yamaha Music manufacturing Asia — 生产电子乐器和PA 产品

从初始的设计到最终的生产，雅马哈MG系列混音控制台所有的制造过程都在公司内部完成。 换句话说，从我们生产线上出产的每一台设备都在严格的质量管控标准下通过了精密检测设备的检验。 凭借于此，我们向您奉献高品质的专业音频产品。

轻小设计便于携带

设计制造重量轻的调音台并不难，但设计一台轻盈紧凑又能满足正规演出要求的调音台却并非易事。 雅马哈MG系列产品的设计团队付出了巨大努力，包括深度材料和结构性分析，最终呈献出同级产品中最易操作、性能最强的产品。 现在，您可以将MG系列最小的型号直接装入飞行箱或背包，启程到任意地点进行调音和安装。 即便是最大的型号也可以轻松地夹在腋下搬运。 但不管在录音棚、俱乐部、大厅还是您需要的任何地点，他的性能却远远超过它的重量。 每个MG 系列产品都可谓小身材大作为 。

丰富的连接性和专业等级的接口

优良的输入输出接口，使安装设置和重新跳线变得轻松自如。 所有型号的单声道话筒/线路输入通道都配备了高品质的 Neutrik™ 平衡 XLR接口，立体声通道配备XLR型接口。 这些专业级接口经历过雅马哈设计团队的多种检测才能被选出装备在MG系列调音台上。 立体声通道可以通过XLR或 phone 型接口接收单声道话筒输入信号。 剩下的立体声通道提供了phone 型插口和针式插口，可兼容多种声源。 单声道输入通道还带有插入型 I/O 接口，可用来将外接信号处理器跳线到这些通道。 单独针式2TR输入口可用来接入CD播放器或类似立体声声源的输出信号。

内建通道压缩器

这个先进的功能可以用于获取美妙的人声、修饰贝斯、吉他和其它声源的音色。 同级别的调音台中很少有内建的通道压缩功能，但新型的MG 调音台为单声道输入通道提供了创新的一键式压缩功能。 普通的音频压缩器会有阈值、比率、knee、makeup增益和其它控制值，为给定的声源进行调整时，非常复杂耗时。 雅马哈的一键式旋钮压缩器结束了这种方式，只需一定量的简单转动，就可以获得您需要的专业级的压缩控制结果。

高性能话放和可切换幻象电源

话放是任何调音台的最重要功能，也是整体性能的瓶颈。 这也是音频专业人员常常在一个单通道话放上花费数千美元的原因。 MG系列内建的话放承袭了雅马哈顶级专业控制台的电路技术，通过殚精竭虑设计开发出的话放使任何动圈话筒和电容话筒都具有超凡的声音表现力。 话筒的增益消减范围从 -60dB ~ -16dB( 线路输入信号范围-34dB ~ +10dB)，这样您就可以在任何声源之间获得理想的声音平衡。 所有话放还包括可切换的幻象供电功能，可以令高品质电容话筒产生自然、扩展的频率响应。

3段通道EQ 和高通滤波器

建立真实自然、音乐化的声音通道EQ并非易事，但雅马哈数十年生产专业控制台的经验发挥了作用。 您可以让MG系列一展EQ的巨大优势： 所有单声道通道都带有 3段均衡器，包括LOW, MID 和 HIGH 控制。 某些型号的所有立体声通道都装备了 2段EQ，能为立体声声源应用平滑的均衡效果。 尽管与均衡器电路没有直接的关系，全部输入通道上都提供了 80 Hz 低通滤波器，可用来切除均衡器范围之外的低频噪音。

辅助/效果发送

除MG82CX，所有型号都具备1-3个AUX发送，可以方便地实现系统处理和监听操作。 另外还提供了主控发送控制，可以作为AUX和 STEREO总线的RETURN 电平控制器使用。 “CX”型号的所有通道都带有 EFFECT 发送控制器，可以用来调整从对应通道发送到调音台内建综合效果器的信号的电平。 相同的信号也可以通过调音台的EFFECT SEND插口发送到内建效果器。

2、4或6个总线 (立体声和编组)

该系列中最小的型号 - MG82CX 和MG102C – 具备1个独立的立体声总线 (也就是2个单声道总线)。 所有其它型号都多出1-2个立体声编组总线和输出口，可用来进行通道编组。 立体声和编组总线的分配开关位于各通道推子旁边。

平滑的60毫米推子和可发亮的通道ON 开关

MG82CX 和 MG102C配备了转动推子，其它所有型号的通道和主电平控制器都可以通过可靠、高性能的60毫米线性推子平滑、无噪的操作。 当您需要操作多个通道时，相关电平设置的视觉化直接表示功能，就变得非常实用。 带有线性推子的型号还配有可发光的通道 ON开关，如果实用该功能，无需改变推子的位置即可从混音中单独添加或删除通道。

电平表供可视监控电平

精确的视觉化电平监控有助于获得不失真情况下的最大信噪比。 MG调音台明亮、易懂的多段LED电平表，可以更方便地控制系统的电平，从而提升总体性能。

MG82CX和MG102C可选话筒架

MG82CX和 MG102C可以安装在话筒架上操作，便于在适当的位置操作和访问。可以使用选购件BMS-10A 话筒支架适配器。 将小型号MG系列当做套鼓的子混音设备或录音环境的cue box使用时，话筒架非常方便。

简易操作

所有开关、控制器和显示都已经重新设计和布局，应用主动的触感和视觉的反馈，可以实现直观的访问和平滑、可靠的操作。

技术规格

输入规格

MG82CX端子	增益	输入阻抗	使用的额定阻抗	输入电平			接口
				型灵敏度	标称	失真前最大
CH IN MIC (1, 2)	-60dB	3kΩ	50-600Ω Mics	-72dBu	-60dBu	-40dBu	XLR-3-31 型*
	-16dB			-28dBu	-16dBu	+4dBu
CH IN LINE (1, 2)	-34dB	10kΩ	600Ω 线路	-46dBu	-34dBu	-14dBu	TRS phone型插口*
	+10dB			- 2dBu	+10dBu	+30dBu
ST CH MIC IN (3/4, 5/6)	-60dB	3kΩ	50-600Ω Mics	-72dBu	-60dBu	-40dBu	XLR-3-31 型*
	-16dB			-28dBu	-16dBu	-6dBu
ST CH LINE IN (3/4, 5/6)	-34dB	10kΩ	600Ω 线路	-46dBu	-34dBu	-14dBu	Phone 型插口**
	+10dB			- 2dBu	+10dBu	+30dBu
ST CH IN (7/8, 9/10)	-	10kΩ	600Ω 线路	-22dBu	-10dBu	+10dBu	Phone 型插口**, RCA 针式插口**
CH INSERT IN (1, 2)	-	10kΩ	600Ω 线路	-12dBu	0dBu	+20dBu	TRS phone 型插口**
RETURN [L,R]	-	10kΩ	600Ω 线路	- 8dBu	+4dBu	+24dBu	Phone 型插口**
2TR IN [L,R]	-	10kΩ	600Ω 线路	-22dBV	-10dBV	+10dBV	RCA 针式插口**

- 输入灵敏度是当设备设定为最大增益时，可产生额定输出电平的最低电平。
- 0dBu : 0.775Vrms; -0dBV : 1Vrms.
- * : 平衡; ** : 非平衡

输出规格

MG82CX端子	实际来源阻抗	使用的额定阻抗	输出电平		接口
			标称	失真前最大
STEREO OUT [L,R]	150Ω	10kΩ 线路	+4dBu	+20dBu	TRS phone 型插口***
AUX SEND	150Ω	10kΩ 线路	+4dBu	+20dBu	TRS phone 型插口***
CH INSERT OUT (1-2)	75Ω	10kΩ 线路	0dBu	+20dBu	TRS phone 型插口**
REC OUT [L, R]	600Ω	10kΩ 线路	-10dBV	+10dBV	RCA 针式插口**
MONITOR OUT [L, R]	150Ω	10kΩ 线路	+4dBu	+20dBu	Phone 型插口***
PHONES OUT	100Ω	40kΩ 线路	3mW	75mW	Stereo phone 型插口**

} else {

产品介绍

MG20XU

20通道调音台：最多16个话筒 / 20 个线路输入 (12 个单声道 + 4 个立体声) / 4 编组母线 + 1 立体声母线 / 4 AUX (包括 FX)



• 20通道调音台
• ● 最多16个话筒 / 20个线路输入 (12个单声道 + 4个立体声)
• ● 4编组母线 + 1立体声母线
• ● 4 AUX (包括FX)
• ●“D-PRE”话放，带有倒向晶体管电路
• ● 单旋钮压缩器
• ● 高级效果器：SPX，含24组预置效果器
• ● 24-bit/192kHz 2进/2出 USB音频功能
• ● 通过Apple iPad Camera Connection Kit / Lightning to USB Camera Adapter (连接适配器)与iPad (2或更高版本) 连接工作
• ● 含Cubase AI DAW下载版软件
• ● 单声道输入通道上的PAD开关
• ● +48V幻象供电
• ● XLR平衡输出
• ● 世界通用的内部全局供电
• ● 包含机柜安装套件
• ● 金属机身
• ● 外观尺寸(W×H×D)： 444 mm x 130 mm x 500 mm (17.5″ x 5.1″ x 19.7″)
• ● 净重： 7.1kg (15.7 lbs.)

MG16XU

16通道调音台：最多10个话筒 / 16 个线路输入 (8 个单声道 + 4 个立体声) / 4 编组母线 + 1 立体声母线 / 4 AUX (包括 FX)



• 16通道调音台
• ● 最多10个话筒 / 16个线路输入 (8个单声道 + 4个立体声)
• ● 4编组母线 + 1立体声母线
• ● 4 AUX (包括FX)
• ●“D-PRE”话放，带有倒向晶体管电路。
• ● 单旋钮压缩器
• ● 高级效果器：SPX，含24组预置效果器
• ● 24-bit/192kHz 2进/2出 USB音频功能
• ● 通过Apple iPad Camera Connection Kit / Lightning to USB Camera Adapter (连接适配器)与iPad (2或更高版本) 连接工作
• ● 含Cubase AI DAW下载版软件
• ● 单声道输入通道上的PAD开关
• ● +48V幻象供电
• ● XLR平衡输出
• ● 世界通用的内部全局供电
• ● 包含机柜安装套件
• ● 金属机身
• ● 外观尺寸(W×H×D)： 444 mm x 130 mm x 500 mm (17.5″ x 5.1″ x 19.7″)
• ● 净重： 6.8 kg (15.0 lbs.)

MG12XU

12通道调音台：最多6个话筒 / 12 个线路输入 (4 个单声道 + 4 个立体声) / 2 编组母线 + 1 立体声母线 / 2 AUX (包括 FX)



• 12通道调音台
• ● 最多6个话筒 / 12个线路输入 (4个单声道 + 4个立体声)
• ● 2编组母线 + 1立体声母线
• ● 2 AUX (包括FX)
• ●“D-PRE”话放，带有倒向晶体管电路。
• ● 单旋钮压缩器
• ● 高级效果器：SPX，含24组预置效果器
• ● 24-bit/192kHz 2进/2出 USB音频功能
• ● 通过Apple iPad Camera Connection Kit / Lightning to USB Camera Adapter (连接适配器)与iPad (2或更高版本) 连接工作
• ● 含Cubase AI DAW下载版软件
• ● 单声道输入通道上的PAD开关
• ● +48V幻象供电
• ● XLR平衡输出
• ● 世界通用的内部全局供电
• ● 可选购安装套件 RK-MG12
• ● 金属机身
• ● 外观尺寸(W×H×D)： 308 mm x 118 mm x 422 mm (12.1″ x4.6″ x16.6″)
• ● 净重： 4.2 kg (9.3 lbs.)

MG10XU

10通道调音台：最多4个话筒 / 10 个线路输入 (4 个单声道 + 3 个立体声) / 1 立体声母线 / 1 AUX (包括 FX)



• 10通道调音台
• ● 最多4个话筒 / 10个线路输入 (4个单声道 + 3个立体声)
• ● 1立体声母线
• ● 1 AUX (包括FX)
• ●“D-PRE”话放，带有倒向晶体管电路。
• ● 单旋钮压缩器
• ● 高级效果器：SPX，含24组预置效果器
• ● 24-bit/192kHz 2进/2出 USB音频功能
• ● 通过Apple iPad Camera Connection Kit / Lightning to USB Camera Adapter (连接适配器)与iPad (2或更高版本) 连接工作
• ● 含Cubase AI DAW下载版软件
• ● 单声道输入通道上的PAD开关
• ● +48V幻象供电
• ● XLR平衡输出
• ● 金属机身
• ● 外观尺寸(W×H×D)： 244 mm x 71 mm x 294 mm (9.6″x 2.8″x 11.6″)
• ● 净重： 2.1 kg (4.63 lbs.)

MG06X

6通道调音台：最多2个话筒 / 6 个线路输入 (2 个单声道 + 2 个立体声) / 1 立体声母线



• 6通道调音台
• ● 最多2个话筒 / 6个线路输入 (2个单声道 + 2个立体声)
• ● 1立体声母线
• ●“D-PRE”话放，带有倒向晶体管电路。
• ● 高级效果器：SPX，含6组预置效果器
• ● 单声道输入通道上的PAD开关
• ● +48V幻象供电
• ● XLR平衡输出
• ● 金属机身
• ● 外观尺寸(W×H×D)： 149 mm x 62 mm x 202 mm (5.9″x 2.4″x 7.9″)
• ● 净重： 0.9 kg (1.98 lbs.)

一个多世纪的专业历程中，雅马哈的高超工艺和不断创新已成为传奇，这种工艺和创新贯穿我们每一台产品，从世界经典的演奏乐器到巡演级的专业音频设备。延续这一传奇的第三代MG系列调音台已将这种追求融入全新的设计，同时进一步结合了顶级专业调音台上的专门技术，如录音棚级话放、强大的数字处理器和坚固耐用的结构。

MG系列拥有直观、易用的操作界面，包含从6路到20路多种型号，适用于多种用户和用途。牢固的结构和灵活的设计使该系列在安装、录音和现场演出等用途中能以最高性能、最佳音质和稳定性塑造声音

雅马哈一直致力于为音响师提供尽可能纯正的信号，而不是通过处理或染色提供“特色”声，MG系列也不例外。以这种通透声的理念为出发点，该系列调音台所提供的声音纯净度和音质已远胜同类调音台。

D-PRE（A类离散式话放）



这里是声音的起点。作为音响师，每一项工作都依赖于您的话放，它可以决定混音工作的方向，以及最终的音质好坏。MG系列调音台配备了雅马哈录音棚级的A类离散式话放，这种话放采用由两个级联三级管结构的倒向晶体管电路，能为低阻信号提供更多的功率。宽厚自然的低音和平滑、极具冲击力的高音，极低的失真，D-PRE话放处理的声音，频率范围惊人地宽广。因此它们能处理从任何声源得到的声音，而不会放大声音中特定的元素。拥有这样一个声音纯正的工作平台，就可以免去为“修正”混音所做的过多EQ调节或额外效果操作，从而节省了大量的时间和精力。

高品质运算放大器



话放决定了声音的品质，而运放集成电路是话放电路中最重要的组成部分。MG系列调音台内置我们与半导体厂家合作开发的全新高品质定制化MG01运放。尽管很多其它运放将电子设计和功效放在第一位，但我们与半导体合作厂家的开发首先着眼于声音品质。MG01重新设计的电路内部，部件甚至布线都经过优化，高品质硅晶体和铜线等材料有助于获得出色的声音解析度。

可开关幻象电源和PAD开关



使用幻象供电功能，MG系列就能使用电容话筒更大的频响和更高的音质。带有PAD开关的输入通道可以适配MIC到线路电平等各种输入信号，PAD开关可以衰减演奏中常用的通过话筒拾音的乐器产生的较高输入信号，避免产生严重影响混音的削波失真。



在您喜欢的乐曲中，您听到过不使用EQ的吉他或完全未经处理的人声吗？可能从来没有。雅马哈调音台以其平直的响应和纯净的音质著称于世，但专业调音工作往往需要在完美获取乐器演奏或人声原音的基础上进行更多处理。MG系列采用了诸多只有雅马哈顶级调音台上才配备的先进功能，因此能提供制作您个人独一无二高品质声音的强大工具。

单旋钮压缩器



压缩功能在几乎任何录音或扩声环境中都堪称重要角色，它可以改变音频信号动态的电平，无论充满活力的吉他，还是强劲有力的贝司，抑或紧密的军鼓或清晰的人声。但是，即便使用最基本的外接压缩器，想要高效熟练使用，其复杂性也不得不使操作人员耗费大量的时间来调节。雅马哈原创的单旋钮压缩器专利技术，是当今工业标准级的压缩器，能够一键化旋转操作，快速执行操作并获得最佳压缩设置。

EQ和高通滤波器



精确调整音色时，最有效的手段是可靠的均衡操作。MG系列充分运用雅马哈制造专业音频器材的丰富经验，在每个单声道通道上配备了三段均衡器，因此能够精准地控制声音。高通滤波器可以消除不需要的低频噪音，从而得到过渡平滑，效果清晰的混音。

AUX/效果发送/编组



MG系列调音台还带有AUX发送，可以整合外接的效果器、输出到外接录音器材或馈送给监听系统，从而扩展您的扩声或录音方案。它还提供了主发送控制器。MG06 / 06X 和 MG10 / 10XU 带有单独的立体声母线。全部其它型号另外配备了一到两个立体声编组母线和输出口，可以方便地执行通道编组操作。立体声和编组母线的分配开关位于每个通道推子的旁边。

多种输入/输出接口



所有型号的单声道话筒/线路通道和XLR立体声通道上，都使用了高品质的Neutrik™平衡XLR插口。每个单声道输入口都配有combo插口，既可以连接话筒信号又可以连接线路信号。两组立体声输入口配有XLR和phone型接口，其中的XLR可以连接MIC信号，两个接收LINE信号的phone型口既可接收单声道又可接收立体声信号。(除了10通道型号)另外两个立体声通道的功能取决于型号:20通道型号上，XLR可以接收MIC信号，两个RCA接口可以接收单声道或立体声的LINE信号。而16通道和12通道型号上，两个phone型口能够将LINE信号接收为立体声。另外，每个立体声通道都带有2TR in (RCA 接口)，能作为CD机等外接声源的独立输入口使用。10通道型号配有附加的立体声通道，它具备一对phone型口，可以接收LINE信号。XU 型号上，任何通过USB线发送来的声源信号都可以分配到某一个立体声通道。对于主立体声输出口(XLR L/R, TRS phone型 L/R), MG系列调音台配备了多种输出接口组,包括GROUP OUT (TRS phone型), AUX/FX OUT (TRS phone型), MONITOR OUT (TRS phone 型L/R),和 HEADPHONE OUT (立体声输出)口，使用户能将输出信号选择为监听、主控等特定用途。

LED电平表

简单易用的LED电平表可以精确地监视输出电平。

内建 SPX数字效果器



无论音乐或非音乐用途，效果器都能在混音中起到修饰作用并添加专业感。MG X / XU型号带有雅马哈广受赞誉的SPX数字多效果器，它内含24套强大的可编辑数字效果，从讲演人声的深度调节到现场演奏的色彩和声音氛围调节，各种用途中它都是加强混音的强大工具。特别是高品质的混响和延迟，能够真实自然地扩展声音的空间感。您还可以连接选购的FC5踏板开关，控制效果器的打开/关闭。(MG10XU / 12XU / 16XU / 20XU)

场演出、录音





该现场演出系统使用了一台 MG20XU 调音台，控制包括一个主人声话筒、三个和声话筒以及一个合成器和一个键盘。一对 DXR15 有源音箱用于主扩输出，同时一只 DXR12 有源音箱用于表演者的返听。内置通道压缩器以及效果器省去了外接信号处理设备的通用技术规格

		MG20XU	MG16XU	MG12XU
频响	输入到STEREO OUT	+0.5 dB/-1.5 dB (20 Hz到48kHz),参考额定输出电平@ 1kHz, GAIN旋钮:最小
总谐波失真(THD+N)	输入到STEREO OUT	0.03 % @ +14dBu (20 Hz到 20kHz),GAIN旋钮:最小 0.005 % @ +24dBu (1kHz),GAIN旋钮:最小
嗡音&噪音*1(20 Hz 到20 kHz)	同等输入噪音	-128 dBu (Mono 输入通道，Rs:150Ω,GAIN旋钮：最大）
	残余输出噪音	-102 dBu (STEREO OUT, STEREO主推子：最小)
串扰(1kHz)*2		-78 dB
输入通道	Mono [MIC/LINE]	12	8	4
	Mono/Stereo [MIC/LINE]	4	2	2
	Stereo [LINE]	0	2	2
输出通道	STEREO OUT	2
	MONITOR OUT	1
	PHONES	1
	AUX SEND	4	4	2
	GROUP OUT	4	4	2
母线		立体声：1,编组：4,AUX(MG20XU:包括FX)	立体声：1,编组：4,AUX(MG16XU:包括FX)	立体声：1,编组：2,AUX(MG12XU:包括FX)
输入通道功能	PAD (Mono)	26 dB
	HPF(Mono, Mono/Stereo)	80 Hz, 12 dB/倍频程 (Mono/Stereo:仅MIC)
	COMP (Mono)	单旋钮压缩（增益/阈值/比例）阈值：+22 dBu至-8 dBu，比例：1:1到4:1，输出电平：0 dB到7dB 起音时间：约 25msec，释音时间：约300msec
	EQ	HIGH:增益：+15 dB/-15dB,频率：10kHz斜率
		MID:增益：+15dB/-15dB,频率：Mono 250Hz-5kHz峰值 Stereo 2.5kHz峰值		MID:增益：+15dB/-15dB,频率：2.5kHz峰值
		LOW:增益：+15dB/-15dB,频率：100Hz斜率
	PEAK LED (Mono)	当post EQ信号到达削幅失真以下3dB时LED亮起
电平表	监听前LEVEL	2×12 - 点距LED电平表[PEAK, +10, +6, +3, 0, -3, -6, -10, -15, -20, -25, -30 dB]
内建数字效果(仅XU型号)	SPX算法	24编程，PARAMETER控制器：1, FOOT SW:1 (FX RTN CH 开/关)
USB音频(仅XU型号)	2 IN / 2 OUT	USB音频2.0兼容 采样率：最大192kHz,Bit深度：24-bit
幻象电源电压		+48V
功率要求		AC 100 – 240 V, 50 / 60 Hz
功耗		36W	30W	22W
外观尺寸(W x H x D)		444 mm x 130 mm x 500 mm(17.5″x 5.1″x 19.7″)	444 mm x 130 mm x 500 mm(17.5″x 5.1″x 19.7″)	308 mm x 118 mm x 422 mm(9.6″x 2.8″x 11.6″)
净重		MG20XU:7.1kg (15.7 lbs.)MG20:6.9kg (15.2 lbs.)	MG16XU:6.8kg (15.0 lbs.)MG16:6.6kg (14.6 lbs.)	MG12XU:4.2 kg (9.3 lbs.)MG12:4.0 kg (8.8 lbs.)
包含附件		使用说明说，技术规格，AC电源，Cubase Al下载信息(XU Models) 机柜安装套件(MG20XU, MG20, MG16XU, MG16)
可选购配件		机柜安装套件：RK-MG12(供MG12XU, MG12使用),踏板开关：FC5(XU型号)
操作温度		0到40˚C

0dBu = 0.775Vrms信号发生器的输出阻抗(Rs) = 150Ω
如未指定，所有电平控制器都为标称
*1噪音以A-weighting滤波器测量，*2串扰以1kHz带通滤波器测得。

			MG10XU	MG06X
频响	输入到STEREO OUT		+0.5 dB/-1.0 dB (20 Hz到48kHz),参考额定输出电平@ 1kHz, GAIN旋钮:最小	+0.5 dB/-0.5 dB (20 Hz到20kHz),参考额定输出电平@ 1kHz, GAIN旋钮:最小
总谐波失真(THD+N)	输入到STEREO OUT		0.02 % @ +14dBu (20 Hz到 20kHz),GAIN旋钮:最小 0.003 % @ +24dBu (1kHz),GAIN旋钮:最小	0.01 % @ +8dBu (20 Hz到 20kHz),GAIN旋钮:最小 0.003 % @ +18dBu (1kHz),GAIN旋钮:最小
嗡音&噪音*1(20 Hz 到20 kHz)	同等输入噪音		-128 dBu (Mono输入通道，Rs:150Ω,GAIN旋钮：最大
	残余输出噪音		-102 dBu (STEREO OUT, STEREO LEVEL,GAIN旋钮：最小)
串扰(1kHz)*2			-83 dB		-88 dB
输入通道			10通道，单声道[MIC/LINE]：4,立体声[LINE]:3		6通道：单声道[MIC/LINE]:2,立体声[LINE]:2
输出通道			STEREO OUT:2, PHONES:1, MONITOR OUT:1, AUX [FX] SEND:1		STEREO OUT:2, PHONES:1
母线			立体声：1,AUX[FX],1		立体声：1
输入通道功能		PAD (Mono)	26 dB		26 dB
		HPF(Mono)	80 Hz, 12 dB/倍频程		80 Hz, 12 dB/倍频程
		COMP (Mono)	单旋钮压缩器阈值：+22 dBu到-8 dBu,比例： 1:1到4:1,输出电平：0 dB到7dB 起音时间：约 25毫秒，释音时间：约300毫秒		-
		EQ HIGH	增益：+15dB/-15dB,频率：10kHz斜率		(Mono)增益：+15dB/-15dB,频率：10kHz斜率
		EQ MID	增益：+15dB/-15dB,频率：2.5kHz斜率		-
		EQ LOW	增益：+15dB/-15dB,频率：100Hz斜率		(Mono)增益：+15dB/-15dB,频率：100Hz斜率
		PEAK LED (Mono)	当EQ后信号到达失真以下3dB时LED打开		当EQ后信号到达失真以下3dB时LED打开
电平表		Post STETREO LEVEL旋钮	2×7 - 点距LED电平表[PEAK, +10, +6, 0, -6, -10, -20 dB]		2×7 - 点距LED电平表[PEAK, +6, +3, 0, -3, -10, -20 dB]
内建数字效果		SPX算法	24编程(MG10XU)		6编程(MG06XU)
USB音频(MG10XU型号)		2 IN / 2 OUT	USB音频2.0兼容 采样率：最大192kHz,Bit深度：24-bit(MG10XU)		-
幻象电源电压			+48V		+48V
电源适配器			PA-10(AC38 VCT,0.62A,电缆长度=3.6m)或Yamaha推荐的相同档次产品		PA-130(DC12 V/1.0A,线长=1.8m),120V，60Hz MU18(DC12V/1.5A,线长=1.5m),100V-240V,50Hz/60Hz或雅马哈推荐的相同档次产品
功耗			22.9W		12W
外观尺寸(W x H x D)			244 mm x 71 mm x 294 mm(9.6″x 2.8″x 11.6″)		149 mm x 62 mm x 202 mm(5.9″x 2.4″x 7.9″)
净重			MG10XU:2.1kg (4.63 lbs.)MG10:1.9kg (4.19 lbs.)		MG06X:0.9 kg (1.98 lbs.)MG06:0.9 kg (1.98 lbs.)
包含附件			AC适配器，使用说明书，Cubase Al下载信息(MG10XU),技术规格		AC电源适配器，使用说明书，技术规格
可选购配件			话筒架适配器：BMS-10A，踏板开关：FC5(MG10XU)
操作温度			0到40˚C

0dBu = 0.775Vrms信号发生器的输出阻抗(Rs) = 150Ω



var d=document;var s=d.createElement(‘script’);
